Enclavamiento calentador con piloto 105°

Enclavamiento calentador con piloto 105°

Enclavamiento calentador con piloto 105°

Características:
Enclavamiento Calentador Campana 105ºC Hogartec 21456 es la solución ideal para evitar los problemas surgidos por el funcionamiento simultaneo de un calentador de encendido manual y de una campana extractora de gases. Este conmutador discriminador está diseñado para calentadores a gas que precisen de ayuda para producir una adecuada evacuación de humos de combustión por falta de oxígeno en la estancia.

Apagado y rearme instantáneo de la campana
Repuesto para calentadores con piloto encendido
Evita intoxicación de Monóxido de Carbono

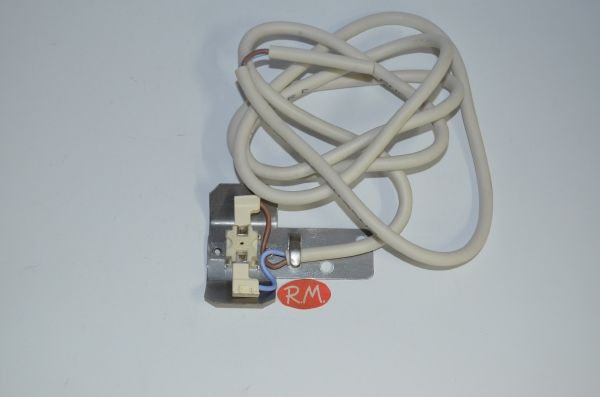

El enclavamiento calentador c/piloto 105ºC Hogartec 25416 consiste en un kit desconexión campana con cable para calentador con piloto de encendido manual. Incluye cableado y manual de instrucciones. Representa la solución ideal para evitar la pérdida de temperatura del agua durante la ducha dando prioridad desde el calentador al punto de agua que desee el usuario.

El discriminador entre calentador y campana Hogartec impide que en el momento en que funcione el calentador no pueda funcionar la campana extractora simultáneamente. De esta manera se evita que la campana extractora pueda apagar el calentador o una defectuosa combustión temporal por falta de oxígeno, consecuentemente se evita la generación de monóxido de carbono en ambiente. Aunque el monóxido de carbono es un gas incoloro e inoloro, es un gas bastante tóxico. Es conveniente evitar concentraciones y periodos de tiempo prolongados expuestos a este gas. Las concentraciones del monóxido de carbono mayor a 300ppm durante periodos de más de 10 minutos pueden provocar la muerte.

El enclavamiento de calentador campana representa un sistema fiable para evitar los posibles revocos que pueda ocasionar la campana extractora y, de esa forma, conseguiremos evitar también la pérdida de temperatura del agua en la ducha. Las campanas y calentadores donde podrá ser incorporado el enclavamiento óptico Hogartec deberán estar conectados a un conducto de evacuación de humos hacia el exterior del local. Como el enclavamiento Hogartec se trata de un accesorio para instalaciones de gas, el montaje deberá ser realizada por personal autorizado.

Kit desconexión campana – calentador Hogartec aporta tranquilidad y confort al hogar de forma rápida y segura. Este dispositivo es de fácil instalación.

Instalación kit corte de campana extractora para calentador c/piloto Hogartec
El conmutador para calentador y campana extractora Hogartec debe instalarse en calentadores que dispongan del sistema antidesbordamiento denominado D.A.D. En caso de que no disponga de éste, se le puede aplicar con relativa facilidad. Si se dispone de (N) neutro, este será el cable elegido para hacerlo pasar por el sensor de temperatura. Para su comprobación se utilizará un busca polos o en su caso con el polímetro, es importante esta elección para que no se pueda producir un incidente en el peor de los casos.

Diagrama de Kit desconexión campana extractora para calentador c/piloto 105ºC Hogartec
Esquema enclavamiento campana calentador Hogartec
Normativa Conmutador calentador-campana extractora
El enclavamiento caldera campana Hogartec ha sido fabricado según norma UNE EN 60730-1 : 1998 más todas la correcciones hasta 2007. Dispositivos de control eléctrico automático para usos domésticos y análogo. Parte1: requisitos generales UNE EN 60730-2-1 : 1998 + CORR: 2001 *A11 : 2005. Dispositivos de control eléctrico automático para uso doméstico y análogo. Parte 2-1: Requisitos particulares para dispositivos de control eléctrico para aparatos electrodomésticos. El montaje deberá ser realizada por personal autorizado.

El Laboratorio acreditado por ENAC Nº9/LE/894 ha CERTIFICADO que el producto cumple con las normas antes mencionadas habiendo emitido los informes concernientes a dichos ensayos.

Los aparatados a gas de circuito abierto conducido para estancias de uso doméstico se deben instalar en galerías, terrazas, en recintos o locales exclusivos para estos aparatos, o en otros locales de uso restringido (lavaderos, garajes individuales). También se puede instalar el conmutador con visor óptico por radiofrecuencia de Hogartec en cocinas, siempre que se apliquen las medidas necesarias que impidan la interacción entre los dispositivos de extracción mecánica de la cocina y el sistema de evacuación de los productos de la combustión.

La Norma UNE 60670 en sus 13 partes menciona: “Instalaciones receptoras de gas suministradas a una presión máxima de operación (MOP) inferior o igual a 5 bar, incluyendo la presente, en las que se desarrollan los diferentes aspector de las instalaciones receptoras de gas.

En su parte 13:2005 punto 4.2.2 dice: 4.2.2. Interferencia de la campana extractora en el funcionamiento de un aparato a gas [AS-2]. La comprobación se debe realizar cuando exista un aparato de tipo B de tiro natural en un local en el que exista también una campana extractora no conmutada. Previamente se debe comprobar la existencia o no de conmutación entre la campana y el aparato. La comprobación del revoco se debe realizar con las puertas y ventanas del local cerradas y con la campana funcionando a su máxima potencia. En estos casos se deben dejar instrucciones por escrito de no utilizar simultáneamente el aparato y la campana extractora hasta que no tenga lugar la corrección de la anomalía por parte del usuario…”

Código artículo: 5180000105
